Wie es gemacht wird
Jedes Teil trägt eine Nummer, weil es nur an einen Platz passt
Ein sechs Meter großer Sternleuchter wird nicht gekauft: er wird gezeichnet, geschnitten, geschweißt, nummeriert, lackiert, zerlegt und zehntausend Kilometer weiter wieder aufgebaut. Dies sind die Fotografien dieses Weges, aufgenommen in der Werkstatt.
Die entscheidende Probe findet am Boden statt
Vor dem Lackieren wird der Stern auf dem Werkstattboden trocken montiert. Das beantwortet eine einzige Frage: schließt er?
Acht Spitzen um zwei konzentrische Ringe. Ist eine Spitze einen Millimeter zu lang, zeigt sich der Fehler nicht hier: er zeigt sich an der Decke, auf der Baustelle, wenn keine Zeit mehr bleibt.

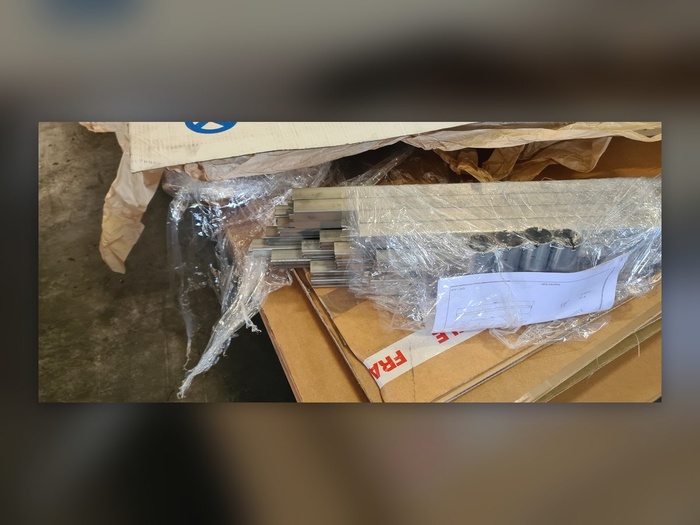

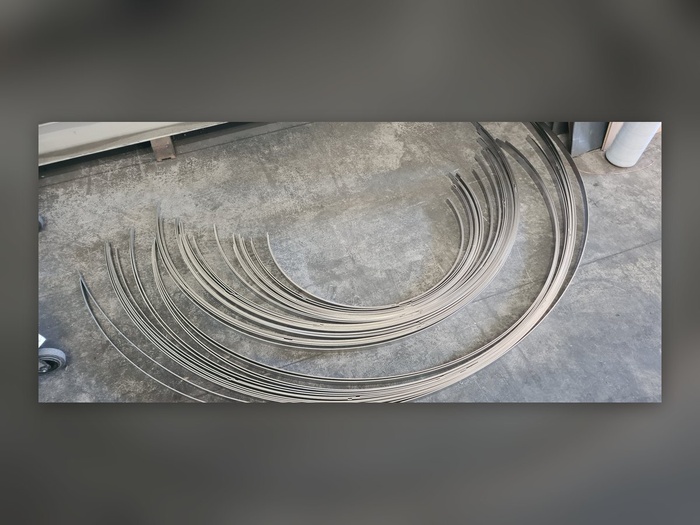

Der Stahl, bevor er eine Leuchte wird

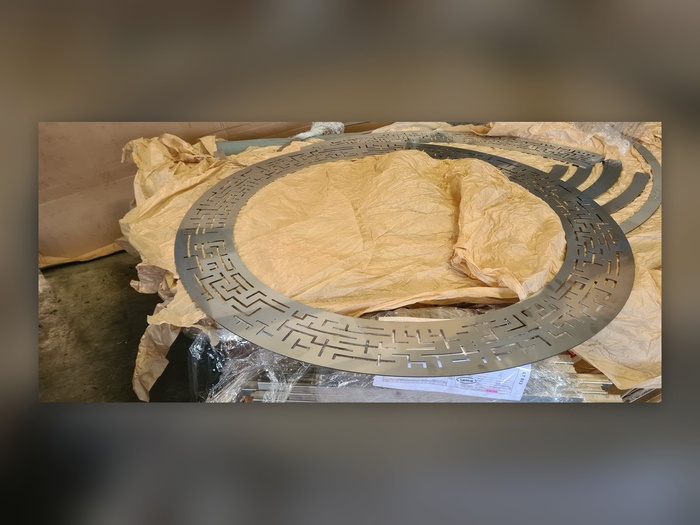

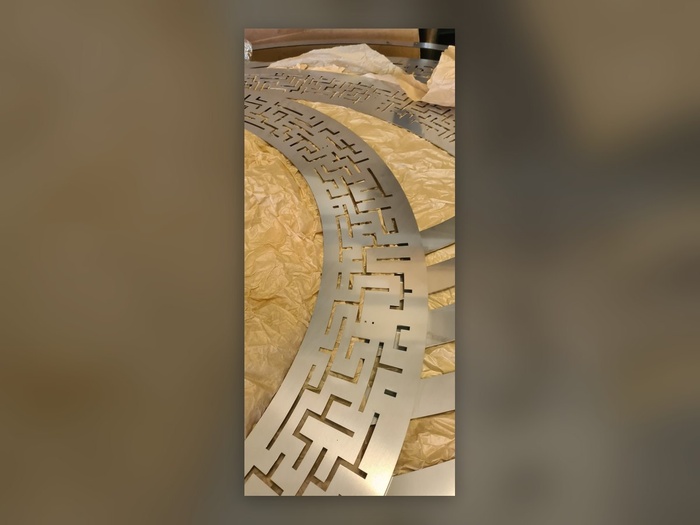

Die Zeichnung wird zum Durchbruch, der Durchbruch zur Struktur.
Fünf Zustände desselben Objekts
Roh, geschweißt, nummeriert, lackiert, zerlegt. In dieser Reihenfolge.

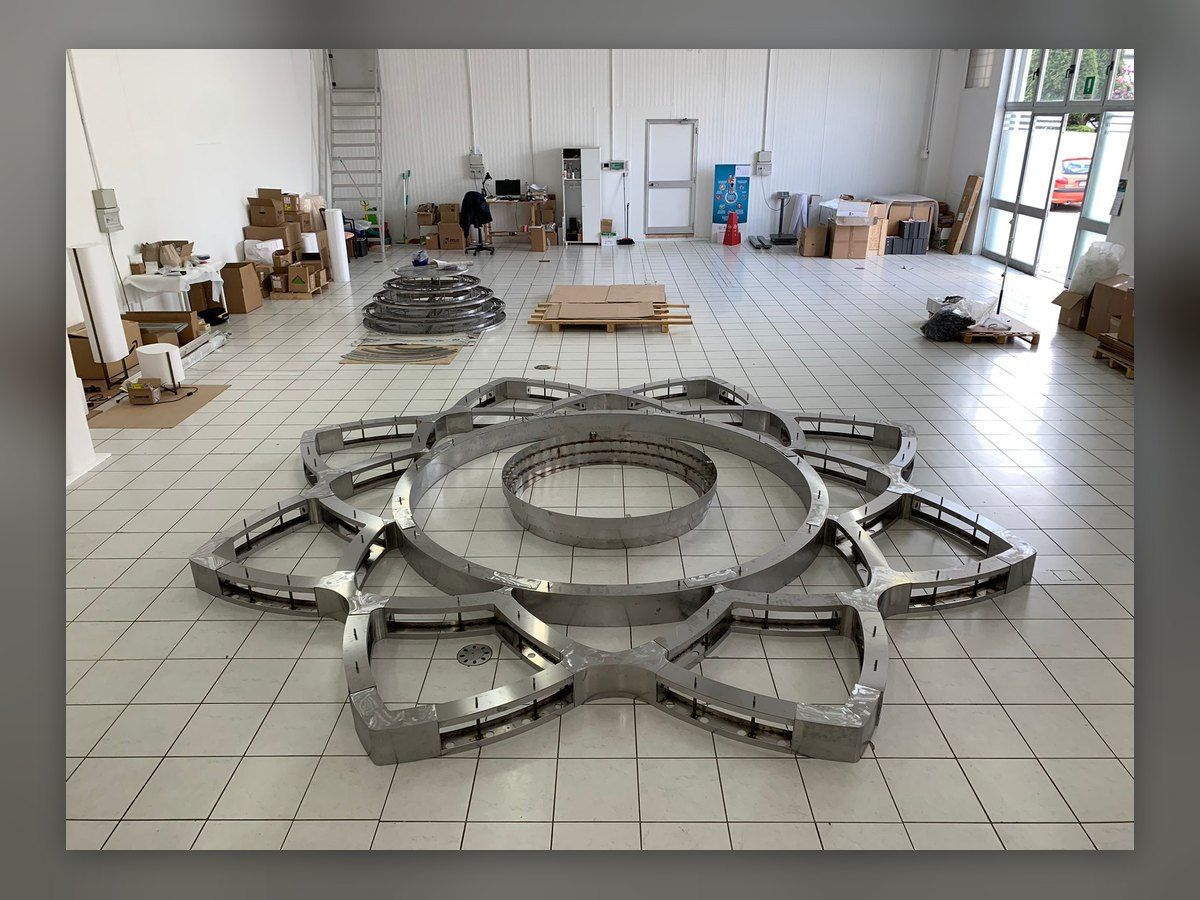

Trocken montiert im Rohstahl: die Prüfung, ob er schließt

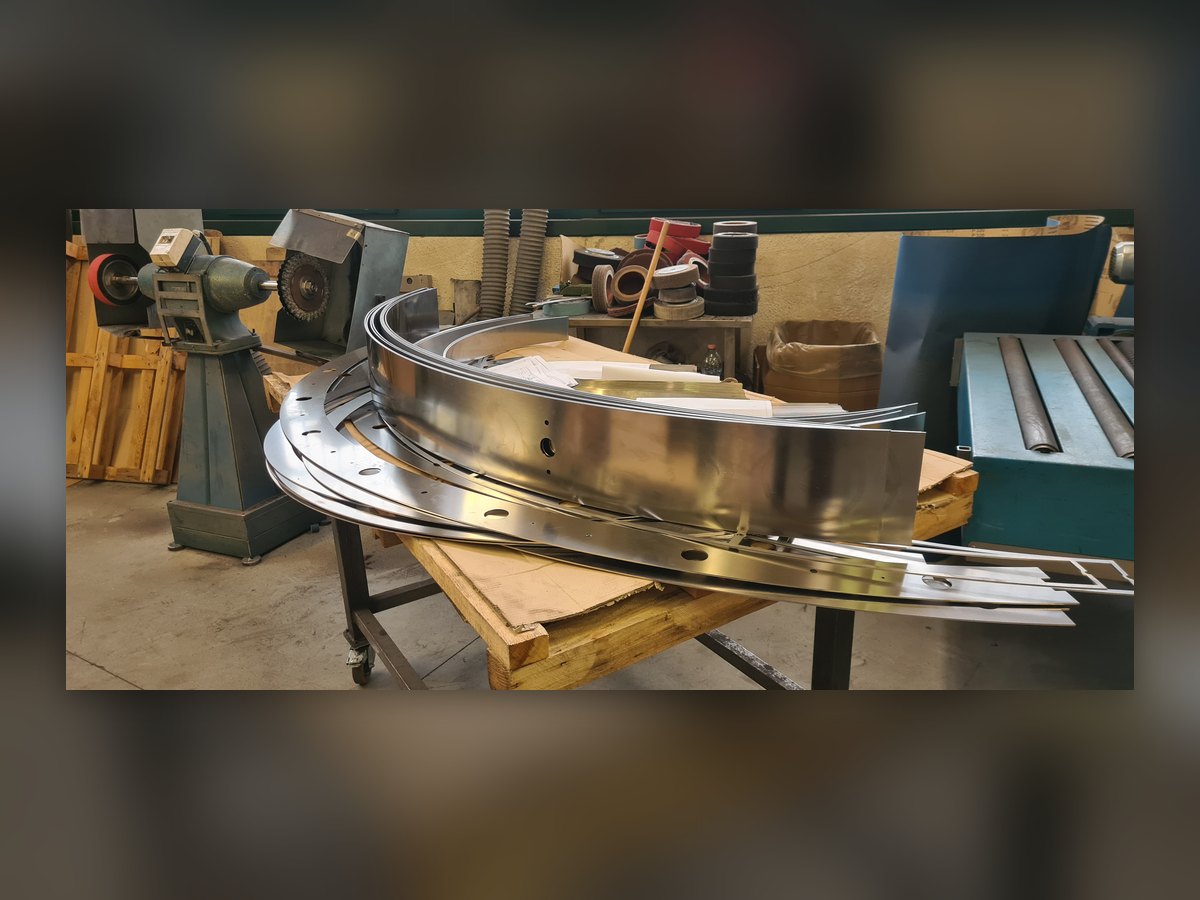

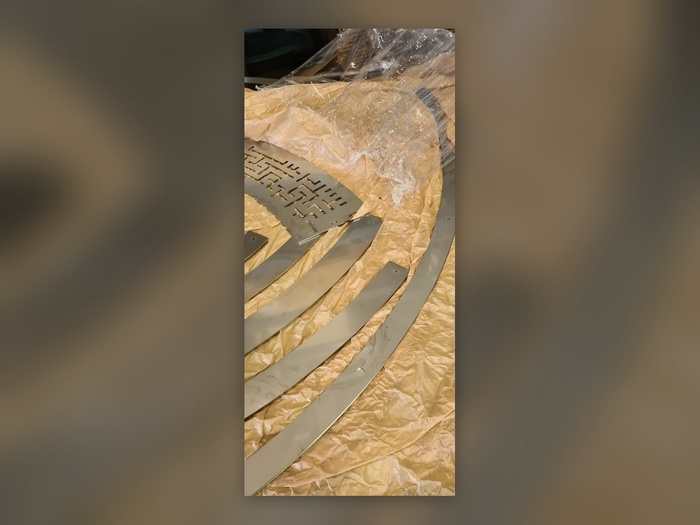

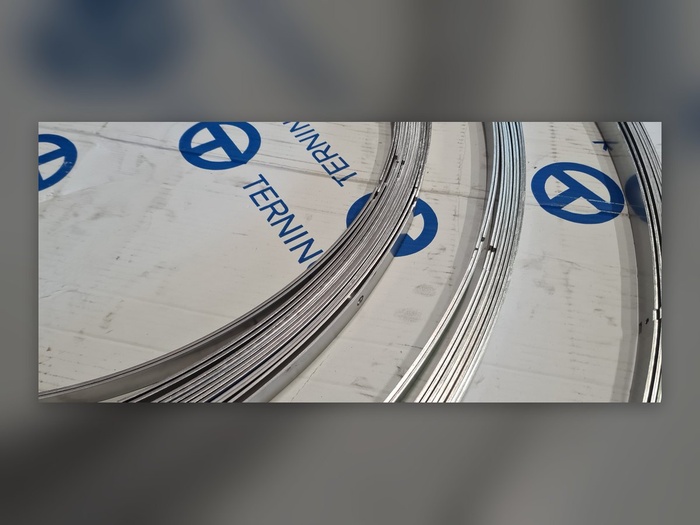

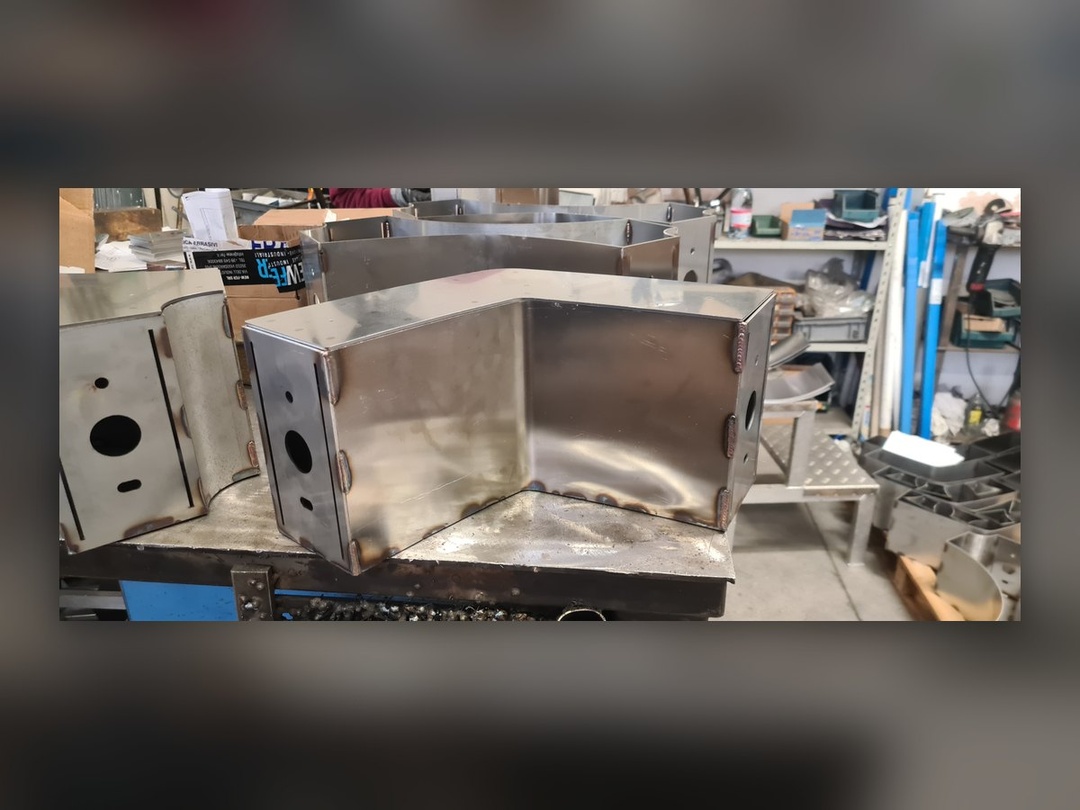

Die Metallteile des zentralen Rings, auf der Werkbank

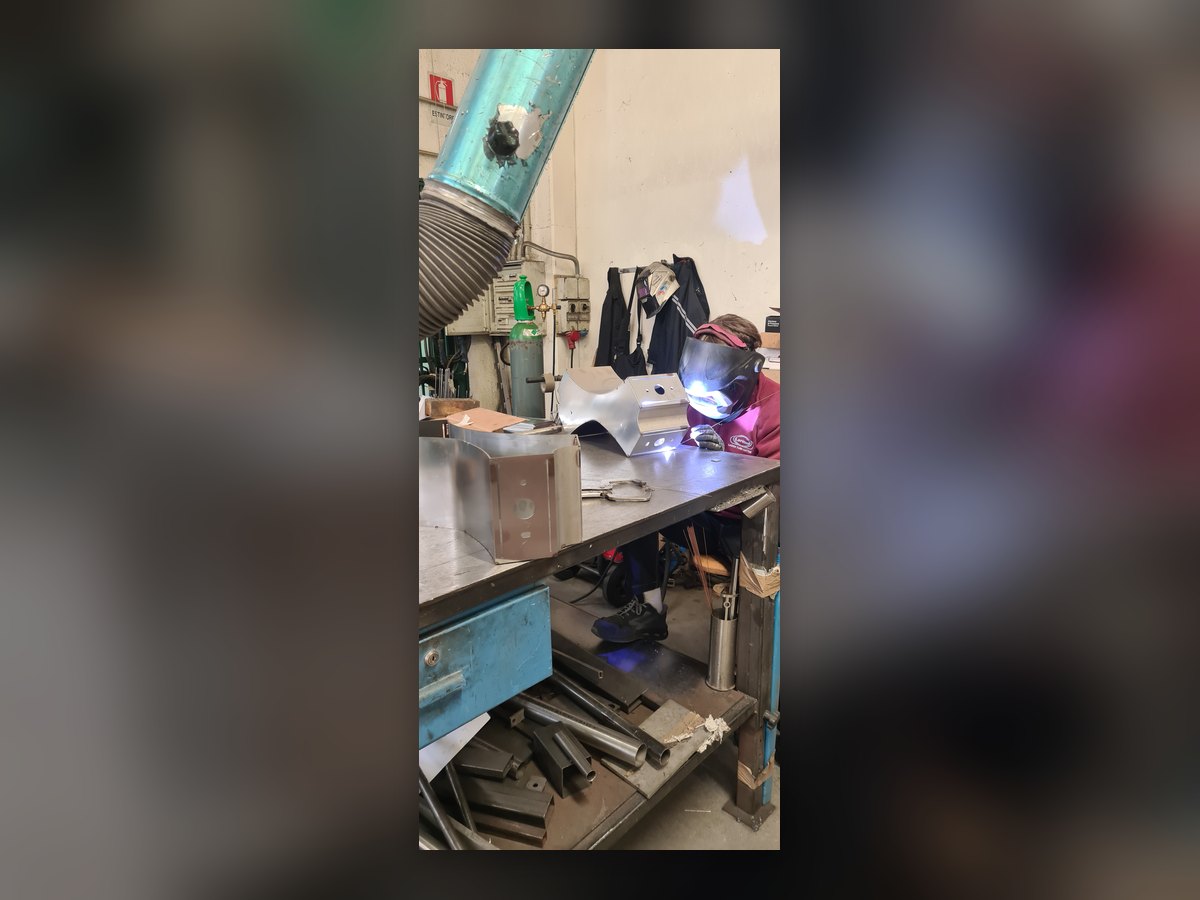

Das Schweißen der Spitze Nummer fünf

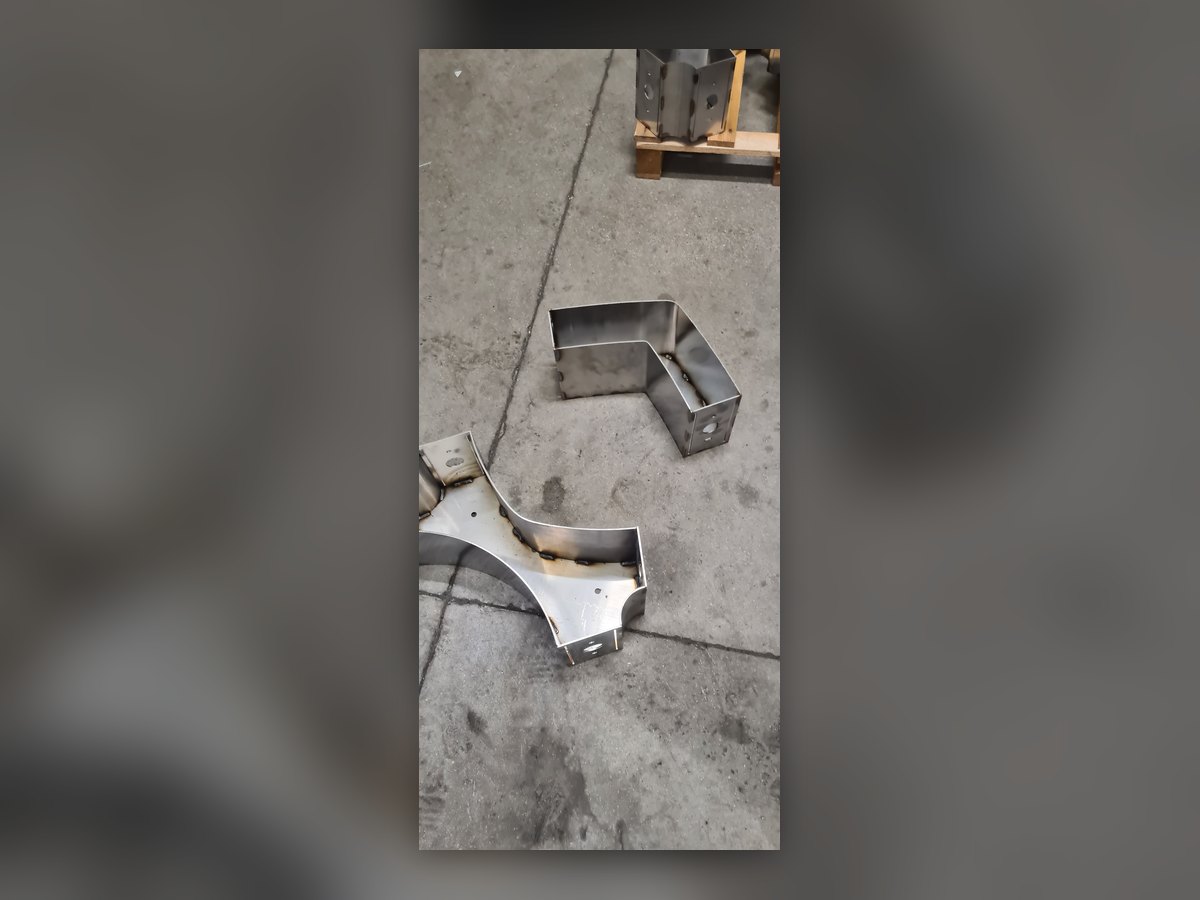

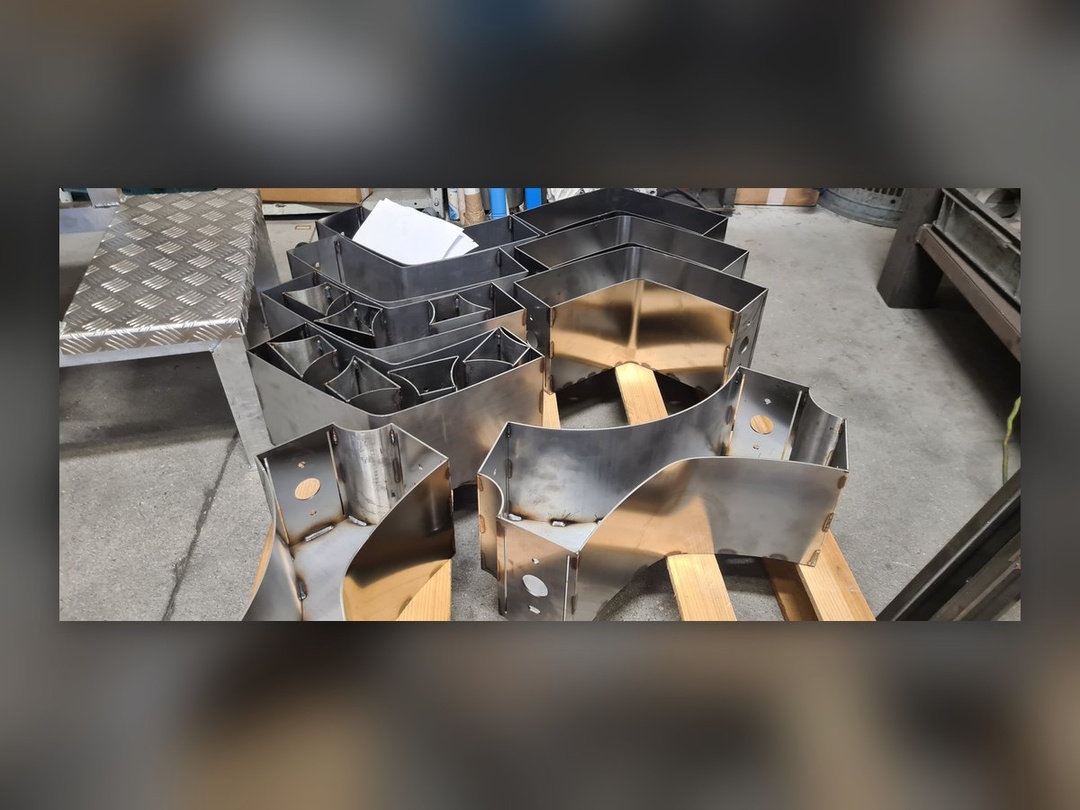

Die Spitzen fünf und eins: dem Auge nach identisch

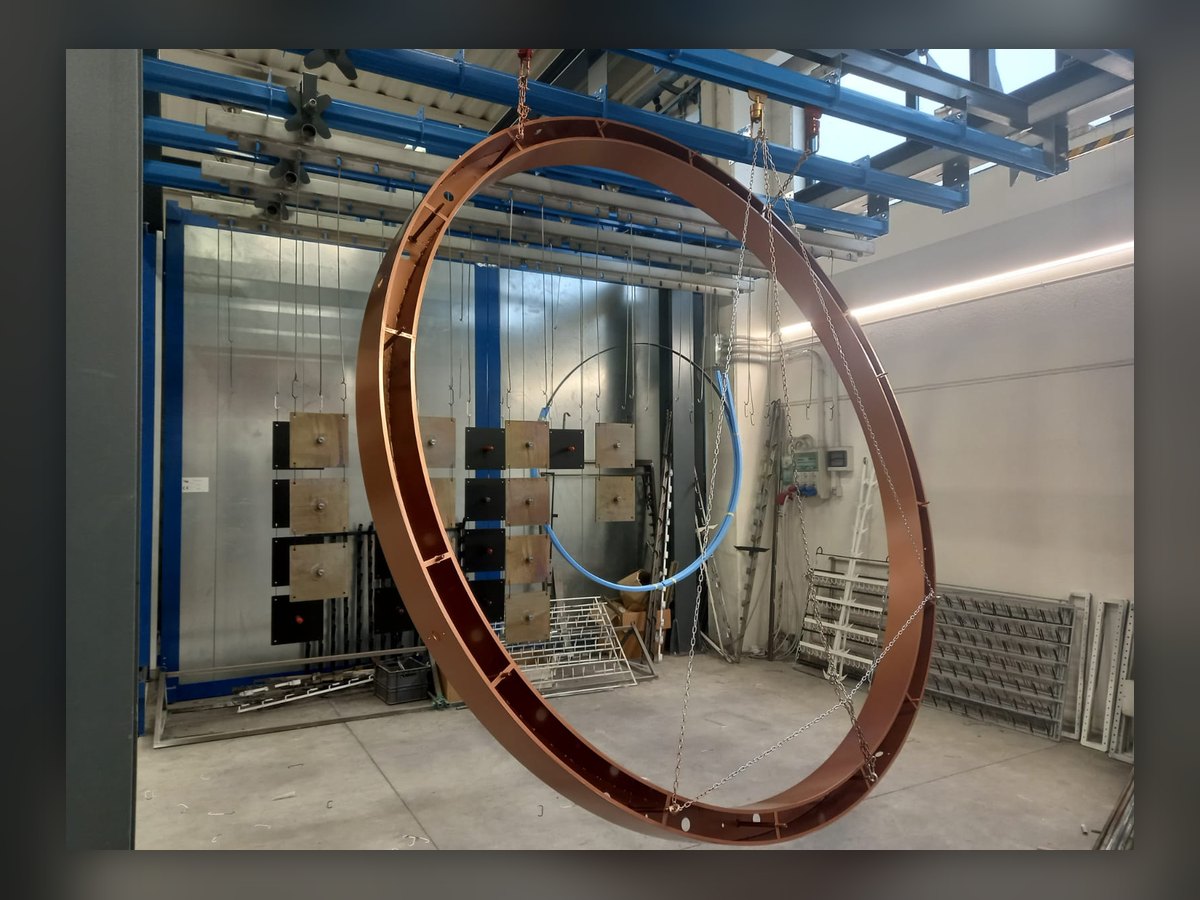

Der zentrale Ring nach dem Lackieren

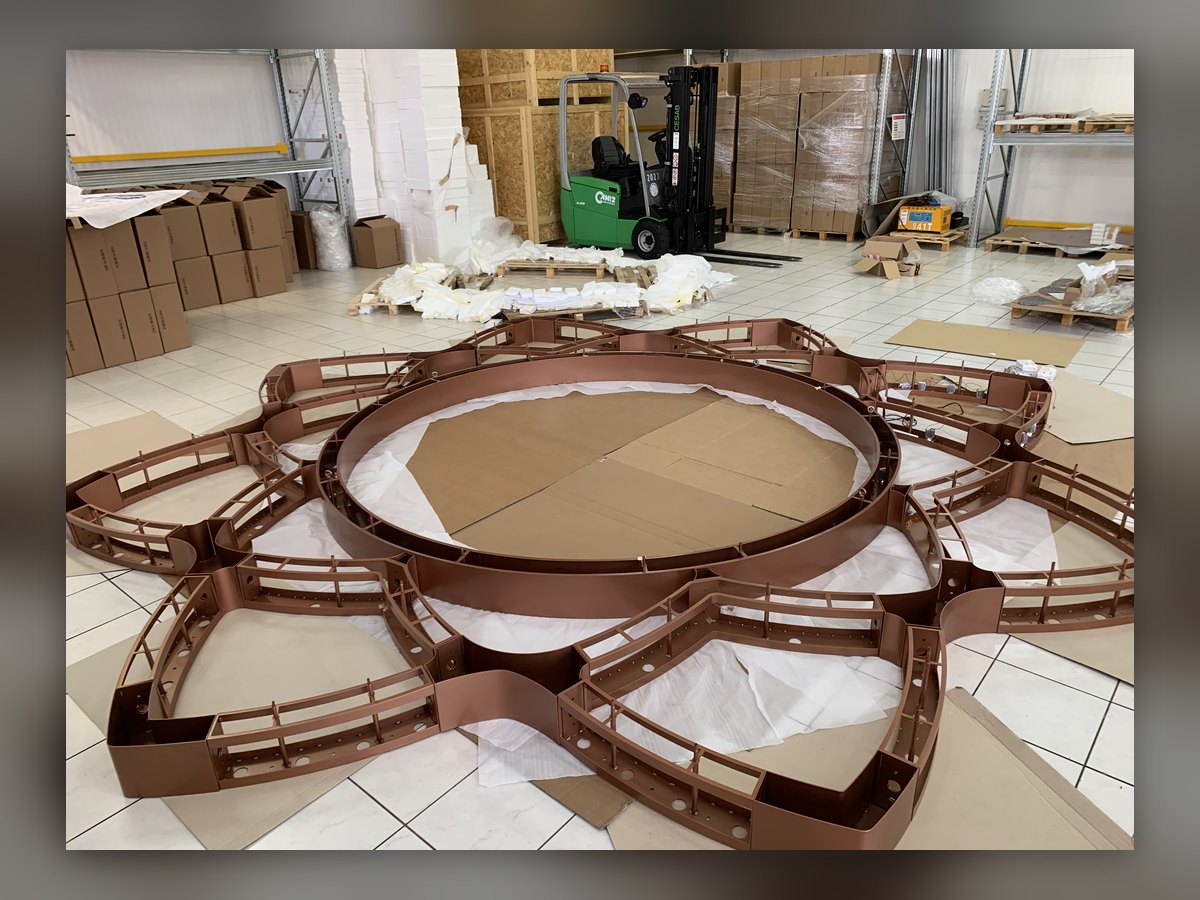

Wieder zerlegt, bereit zur Reise
Ein Lichtring aus plissiertem Stoff, vom Rahmen bis zur Kiste
Der offene Rahmen mit dem LED-Streifen, die Abhängung aus Bronze, der plissierte Schirm in Segmenten: Vor dem Verpacken wurde der Ring in der Werkstatt eingeschaltet und geprüft.

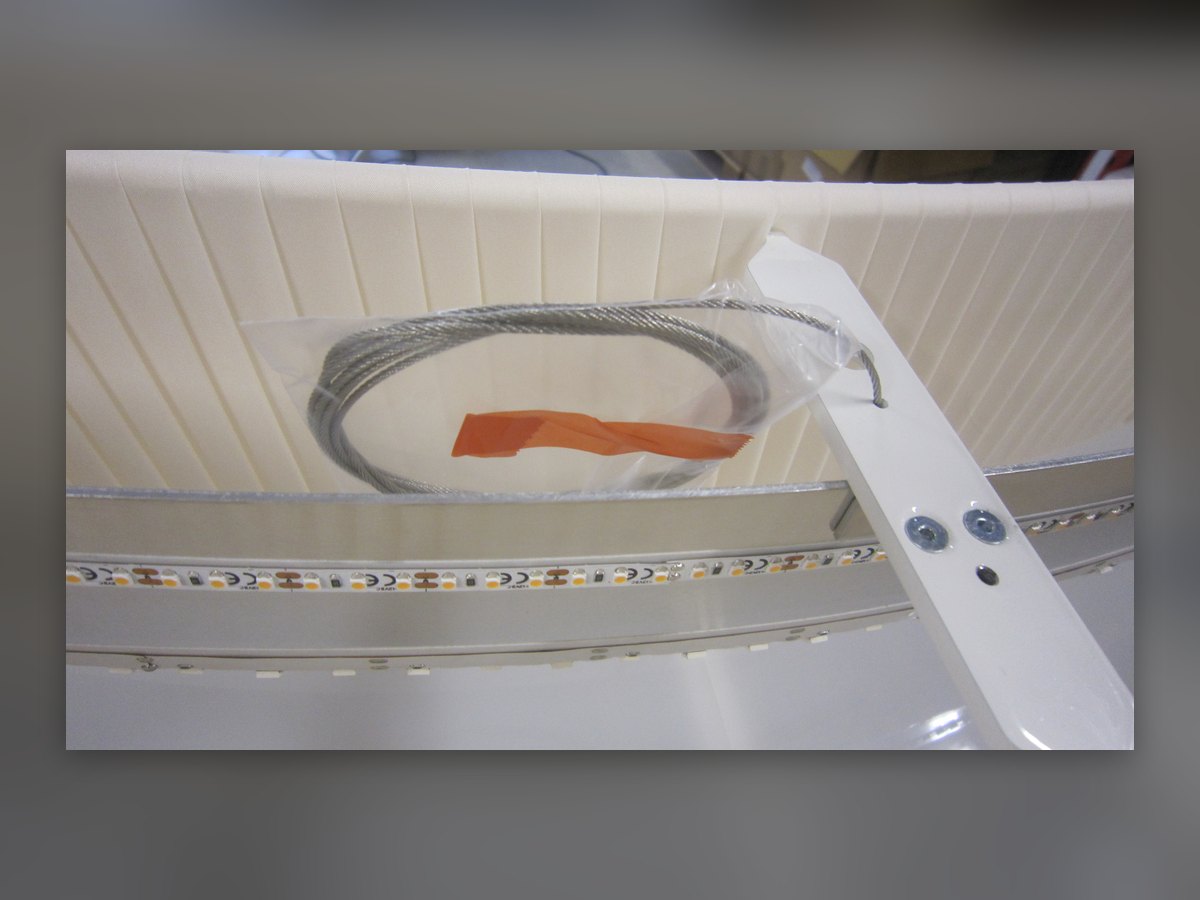

Der offene Rahmen: LED-Streifen und Traverse

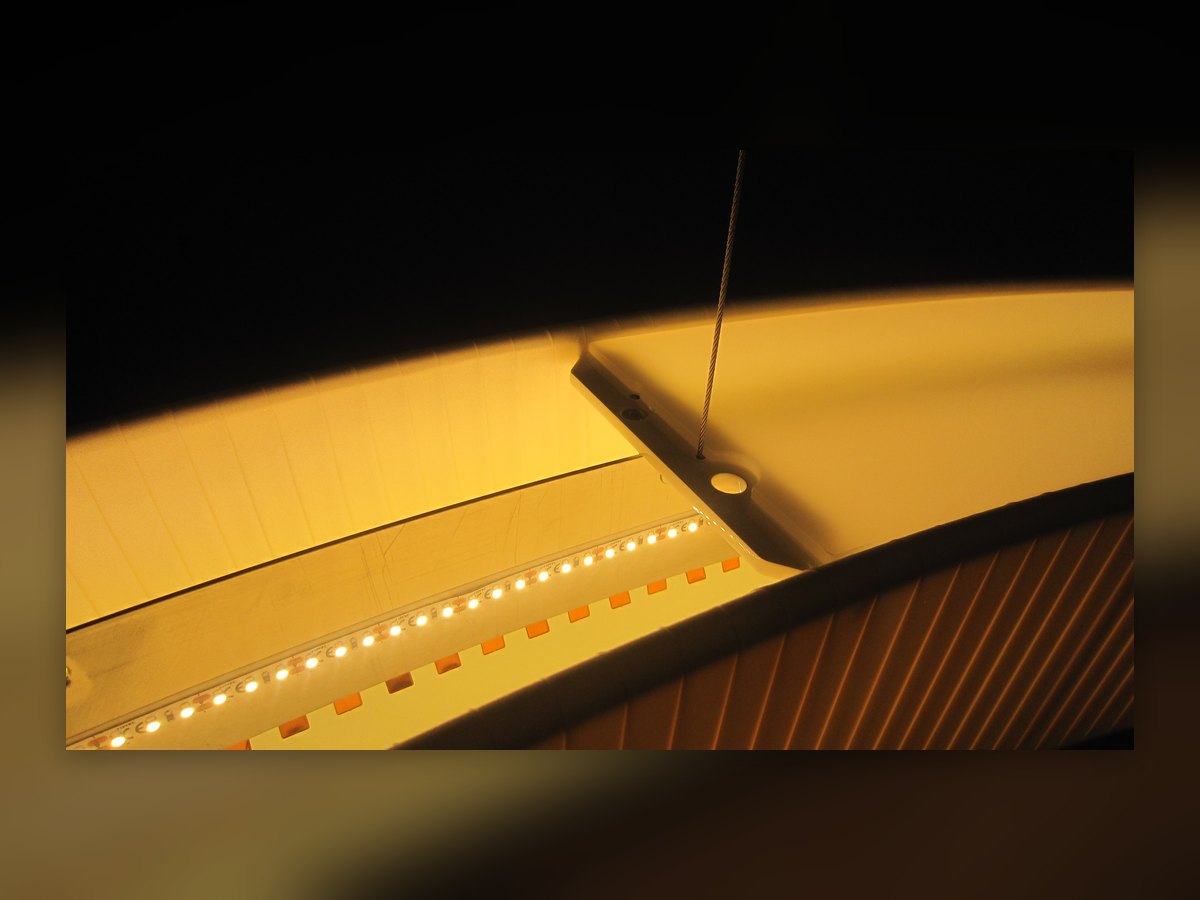

Der LED-Streifen am Innenrand

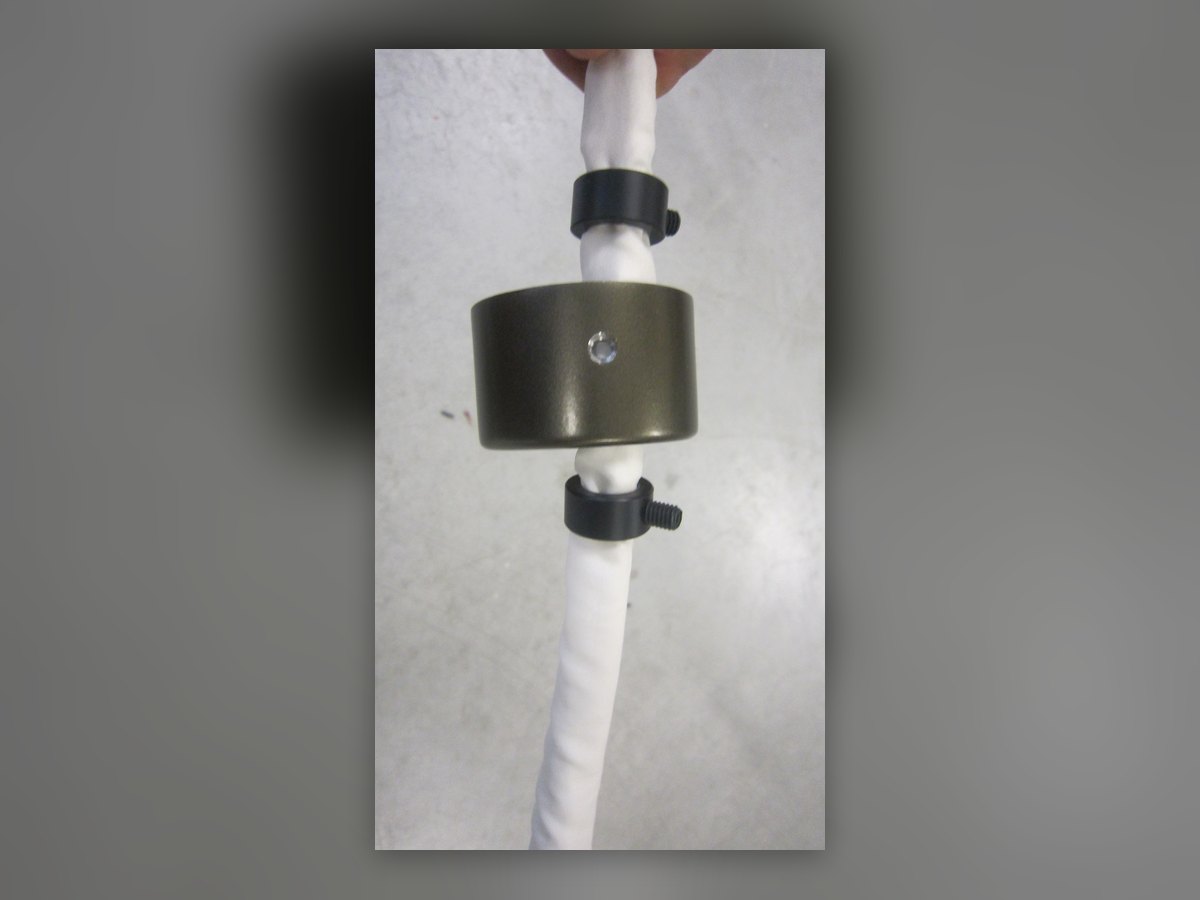

Die Bronzerosette am ummantelten Kabel

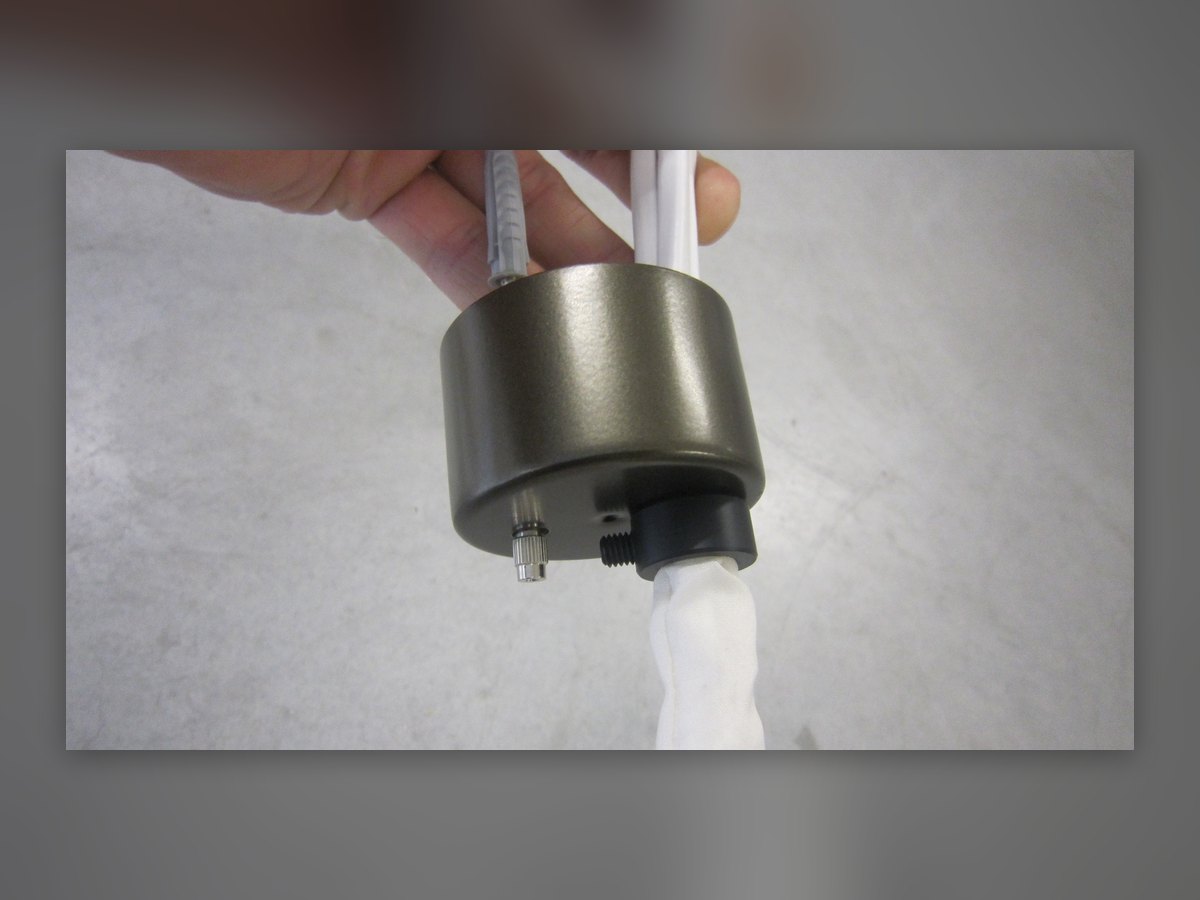

Prüfung der Kabelbefestigung

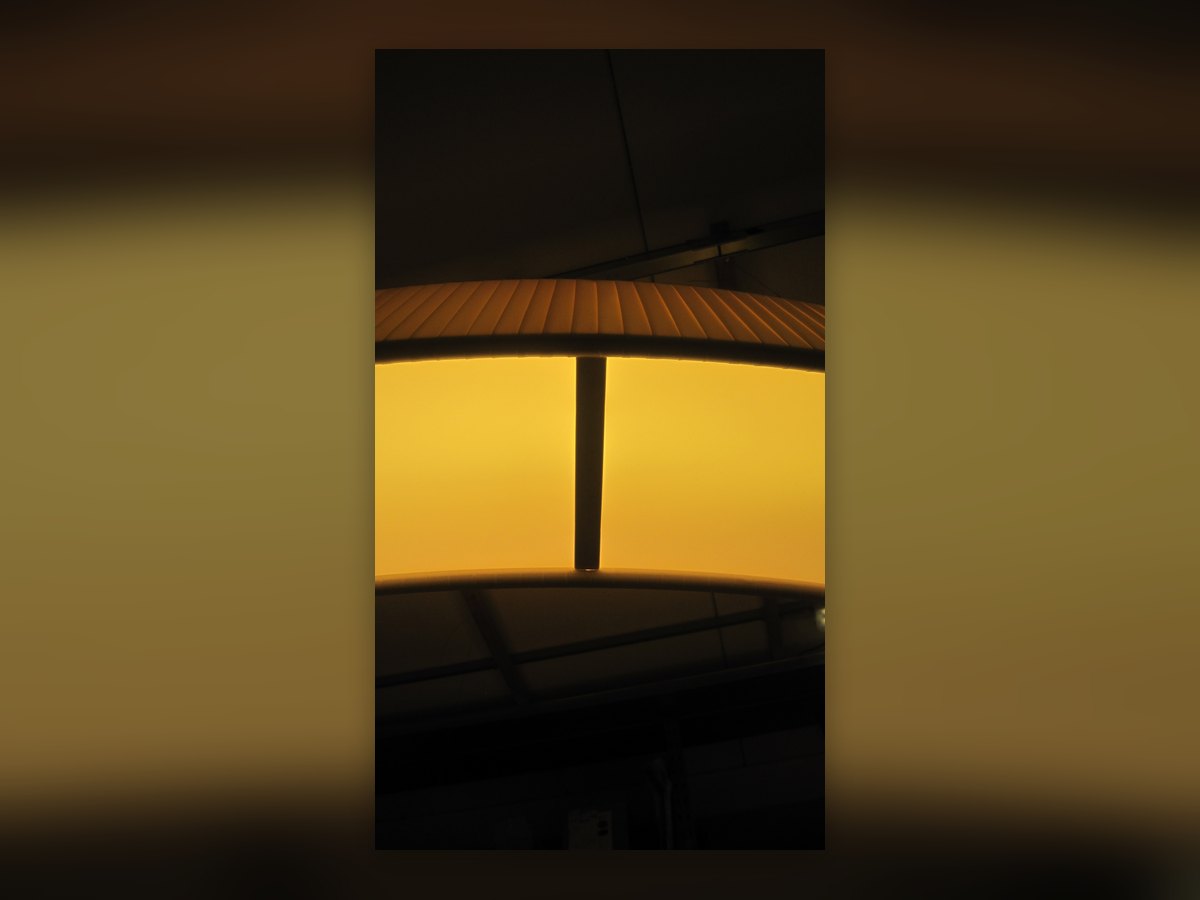

Die Fuge zwischen zwei Segmenten, beleuchtet

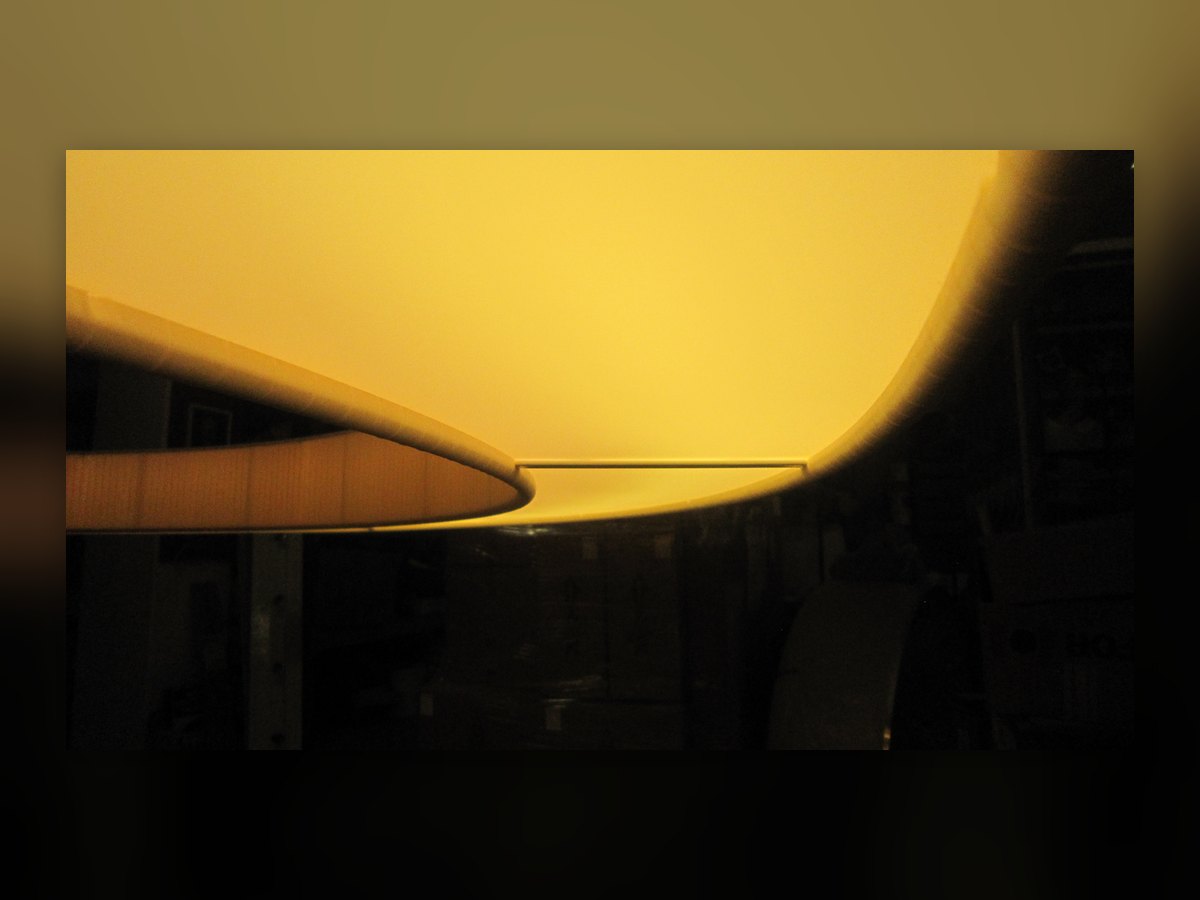

Die Rundung des Schirms, von innen beleuchtet

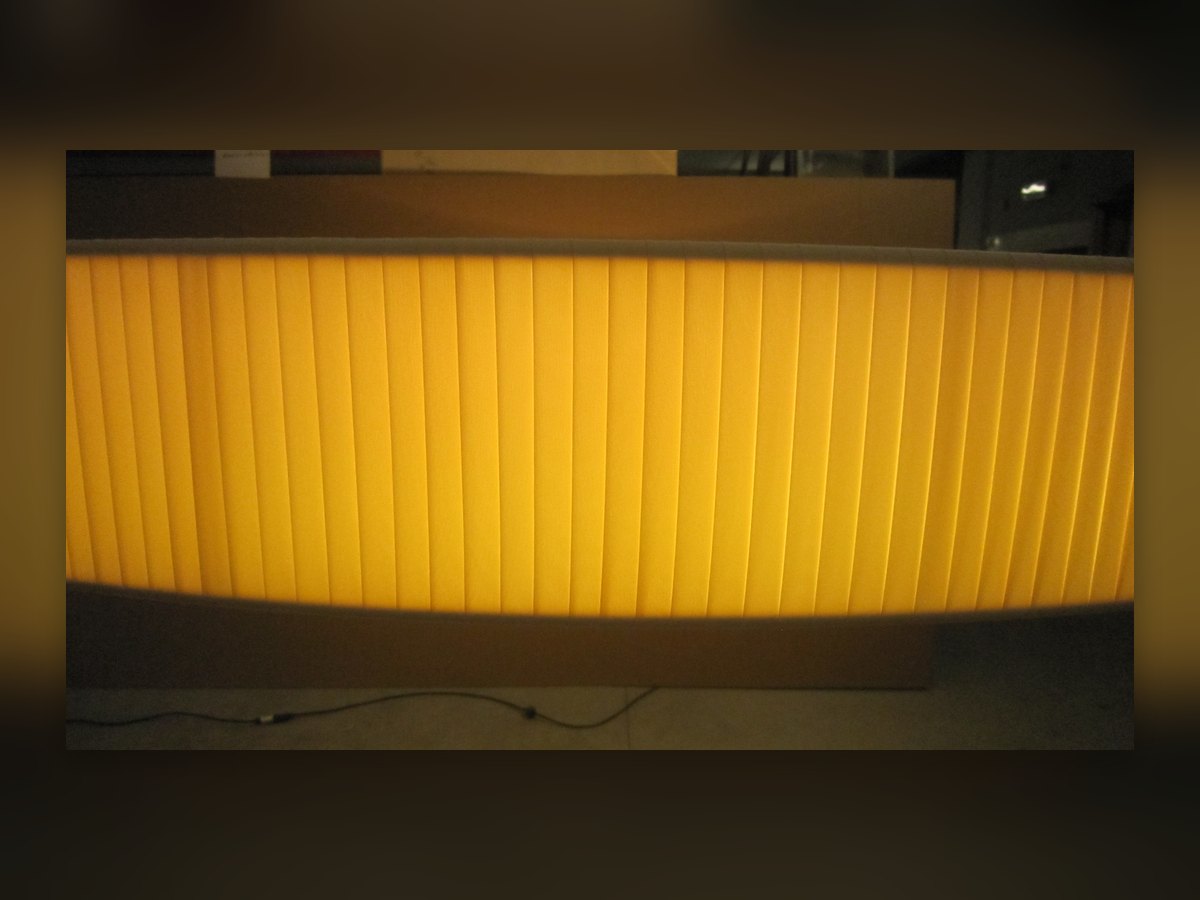

Die Plissees aus der Nähe
Der Leuchttest in der Werkstatt

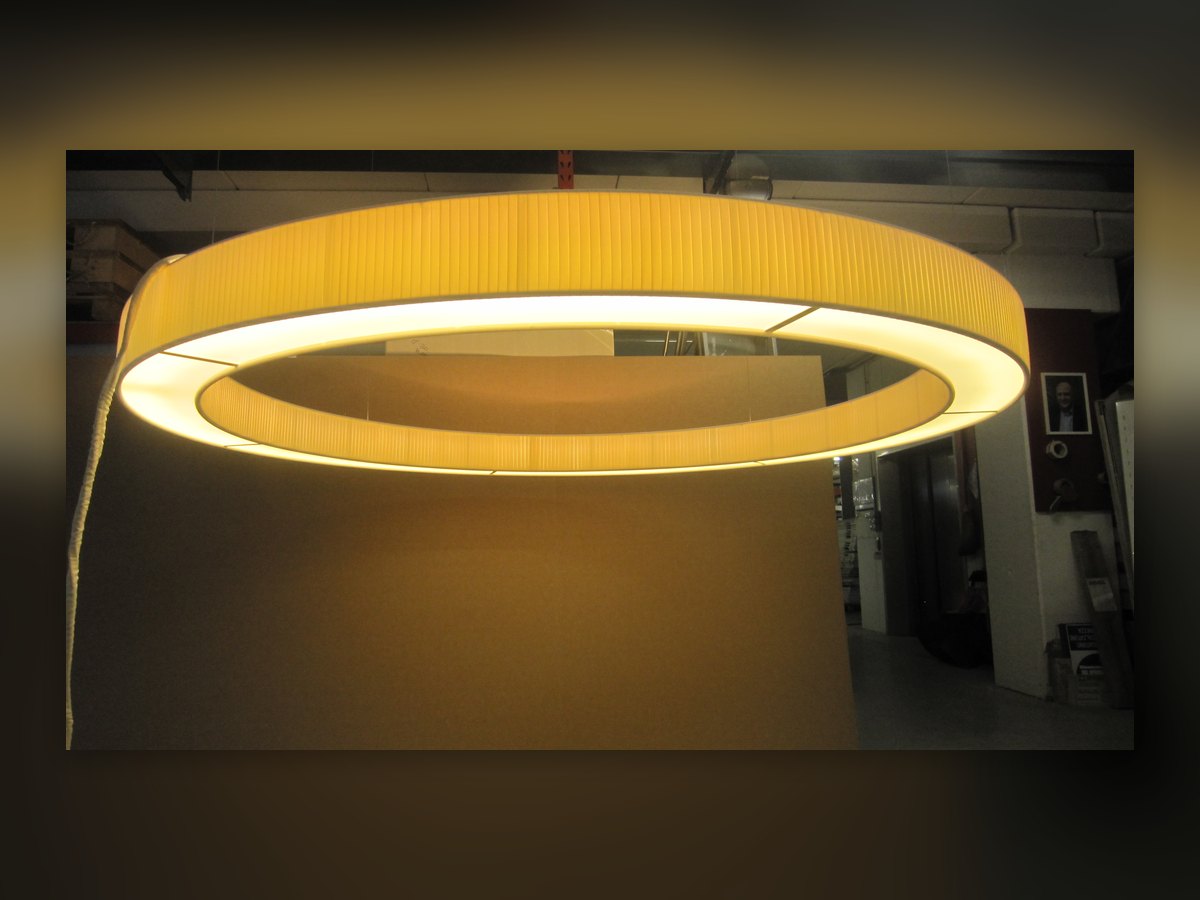

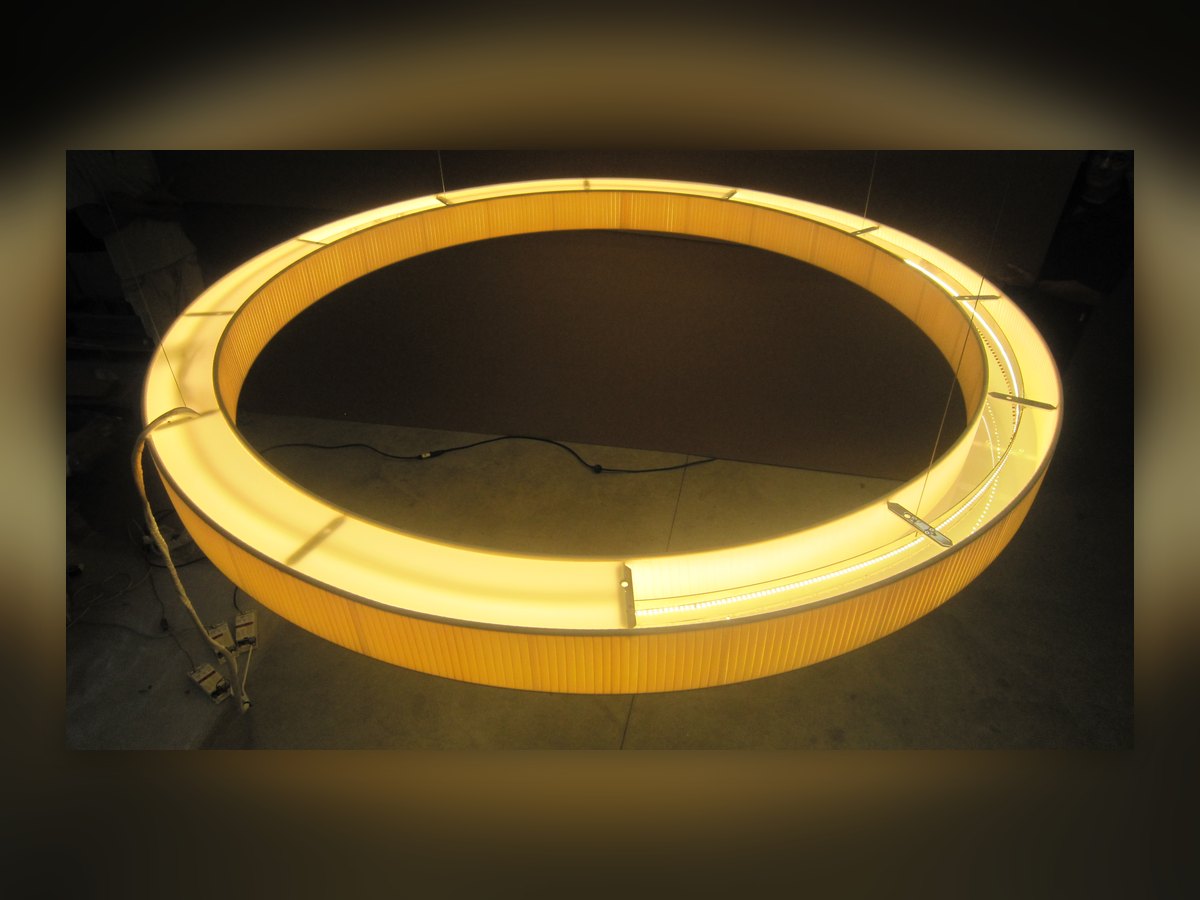

Der eingeschaltete Ring, von unten gesehen

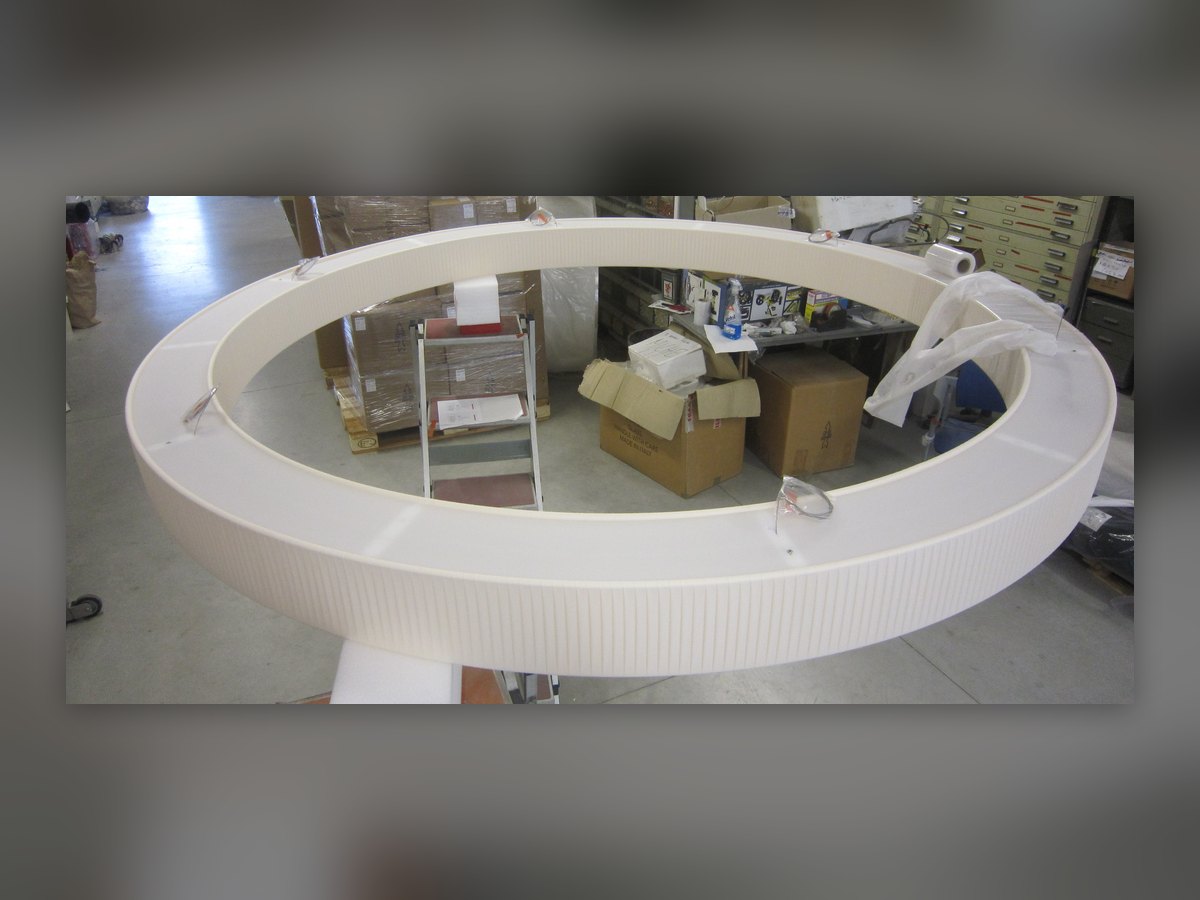

Fertig, vor dem Verpacken

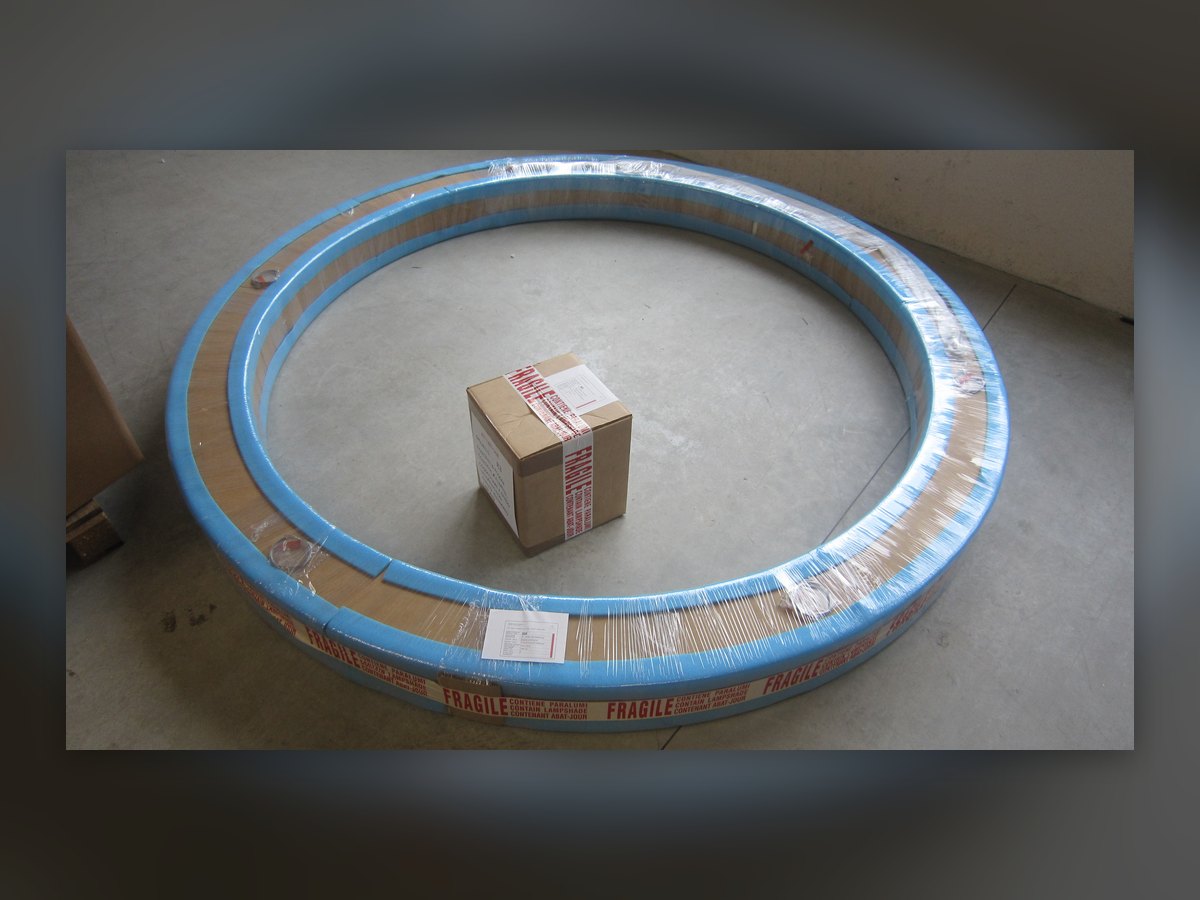

Verpackt mit der Kiste der Bauteile

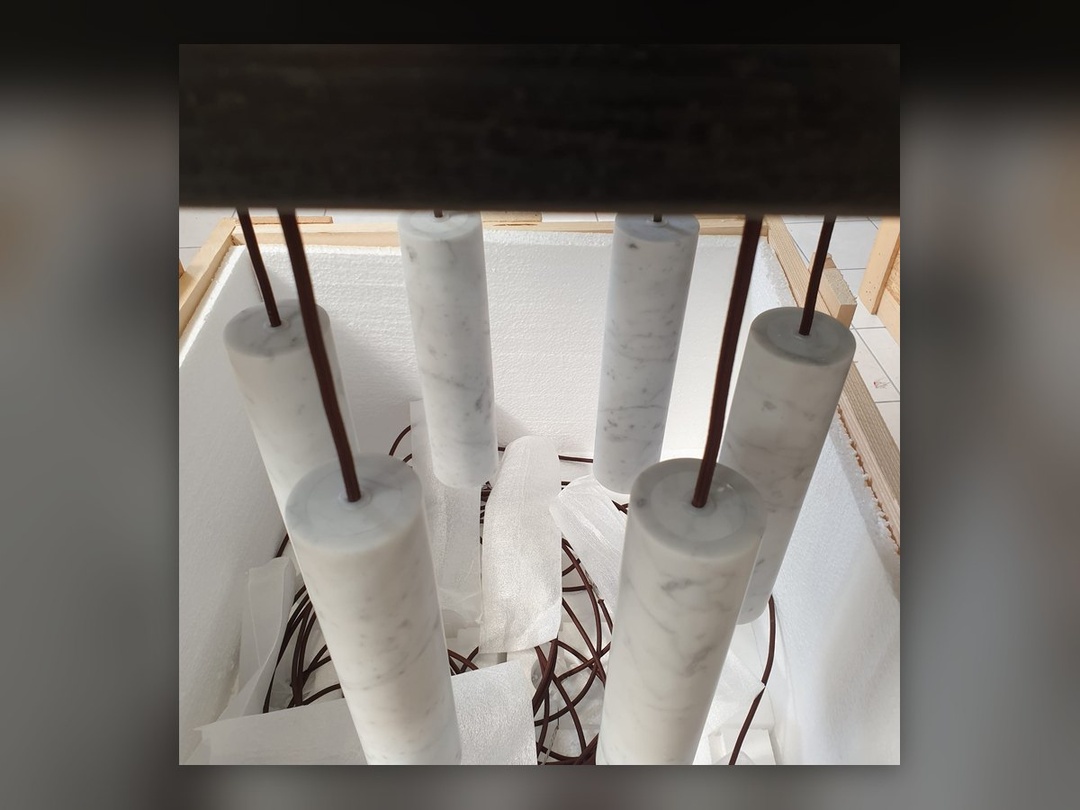

Zylinder aus weißem Marmor, bereit für die Reise

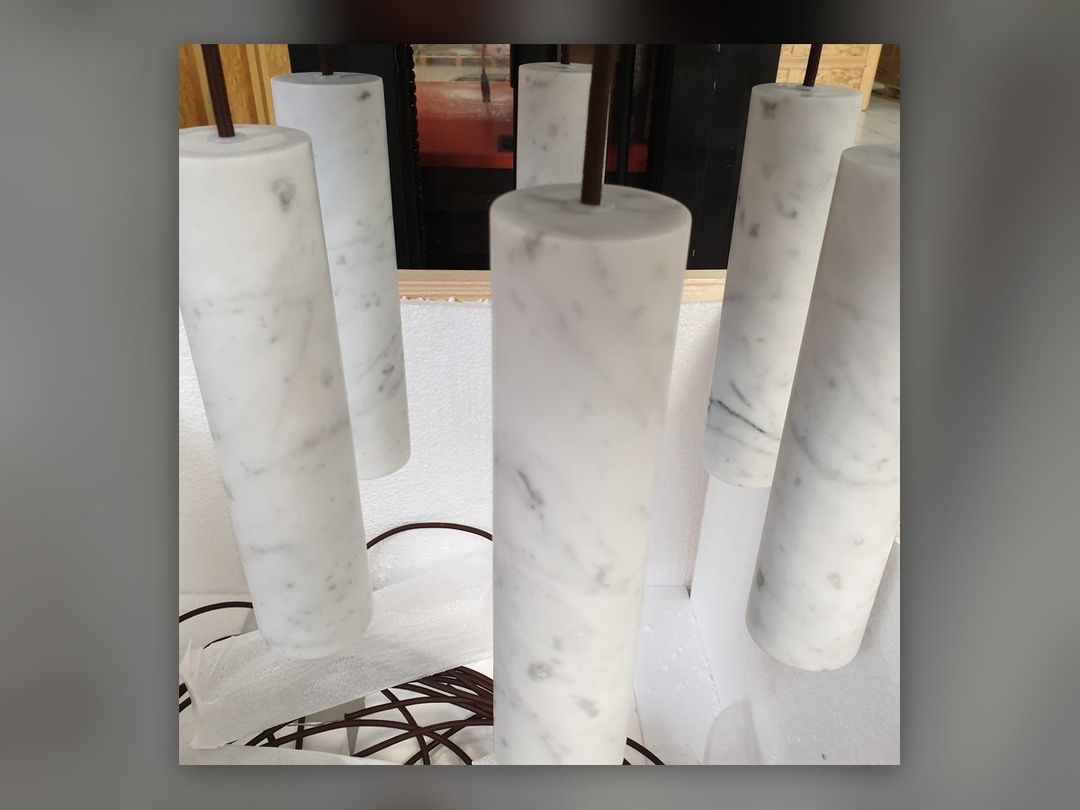

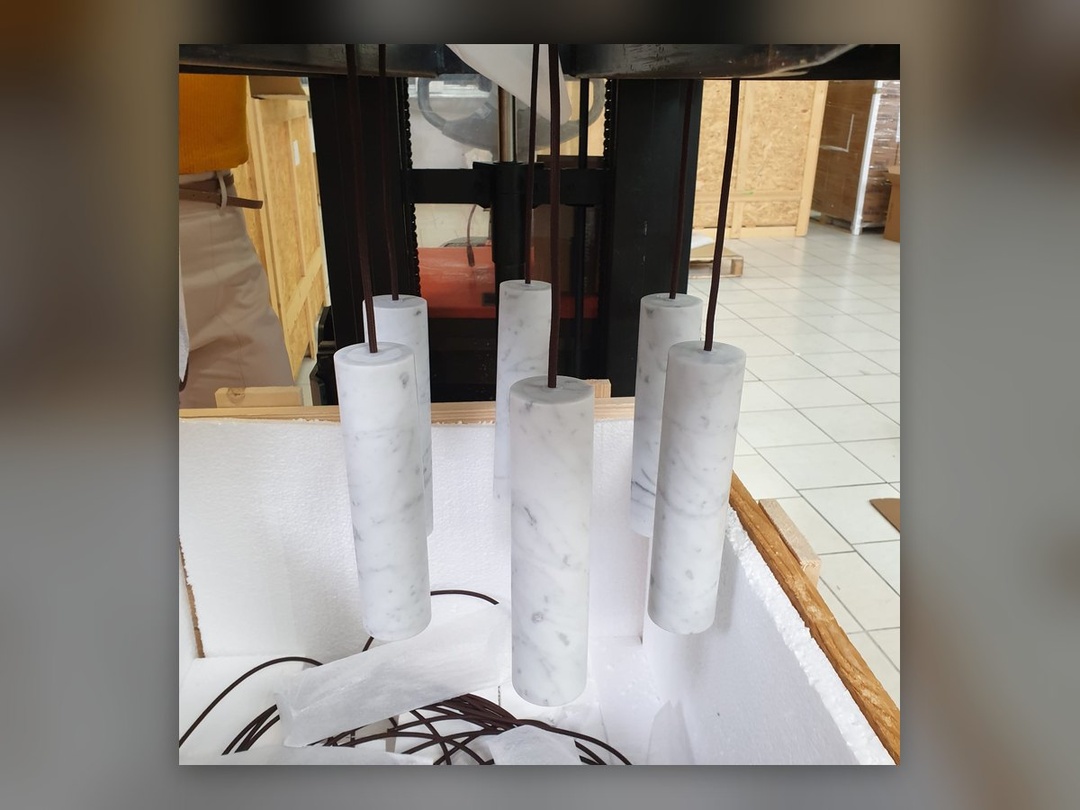

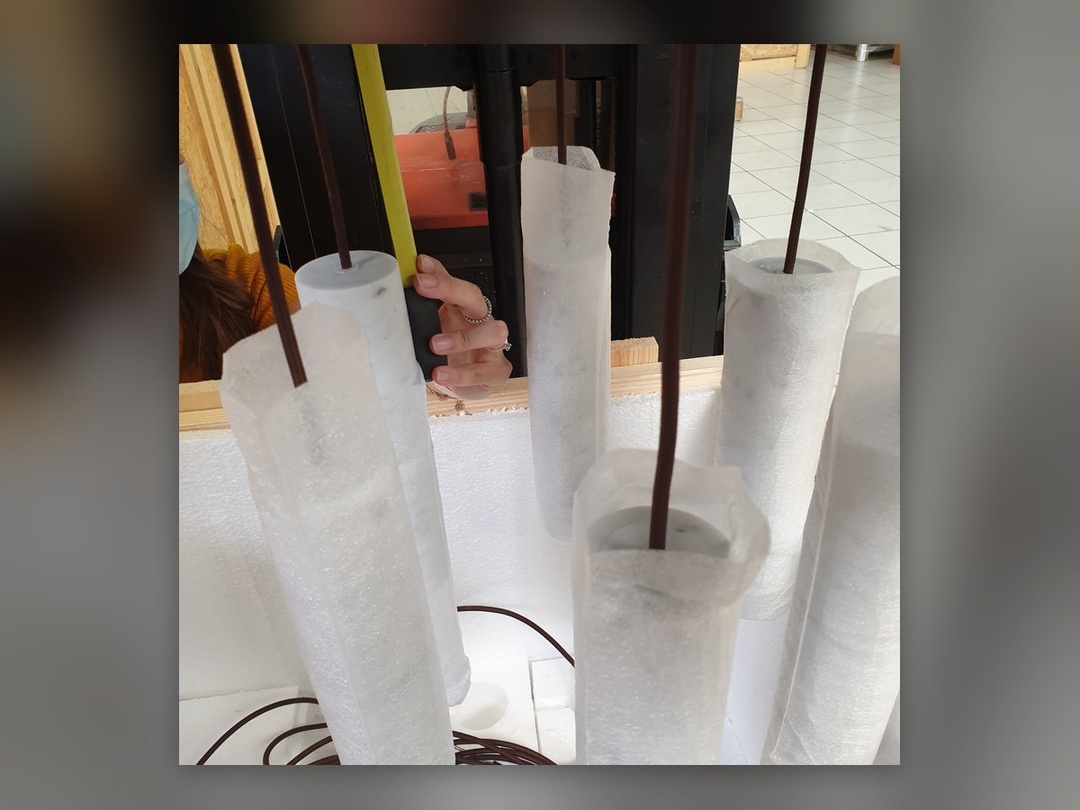

Jeder Zylinder hat seine eigene Höhe und sein eigenes Kabel. Vor dem Versand werden sie über der Kiste aufgehängt, geprüft und einzeln in Seidenpapier gewickelt.
Die Nummer auf dem Klebeband und die Nummer im Handbuch sind dieselbe Nummer
Auf jedem Segment klebt ein Streifen Kreppband mit einer handgeschriebenen Nummer. Das ist keine Spielerei: nur so findet das Teil seinen Platz wieder, nachdem es zerlegt, verpackt und verschifft wurde.
Das Montagehandbuch, das in fünf Sprachen in der Kiste mitreist, sagt dem Monteur eines: folge der fortlaufenden Nummerierung.
Die Nummer auf dem Teil und die Nummer auf dem Ring sind dieselbe
Die Montageanleitung ist kein Prospekt: Sie ist der Grund, warum ein in Italien zerlegter Leuchter zehntausend Kilometer entfernt ohne einen einzigen Anruf wieder zusammenfindet.
8
nummerierte Zacken, eine nach der anderen
25
Rohre am großen Ring
9
kreisförmige Ebenen von Zugstangen
4
innen markierte Elektropunkte
1 · Zentrale Form
Vier Scheiben LC2052-8-06 an der Decke, mit dem Kabelaustritt in der Mitte von vier Trägerstangen. Das ist der Nullpunkt der gesamten Montage.
2 · Großer Ring
Fünfundzwanzig Rohre LC2052-8-22 in die Bohrungen des Rings geschraubt, dann acht Elemente LC2052-8-09 mit je zwei M8-Schrauben befestigt. Die vier Elektropunkte sind innen markiert.
3 · Acht Zacken, nummeriert
Es geht eine Zacke nach der anderen hinauf, beginnend mit Nr. 1, und jede Zacke trifft auf das Element LC2052-8-09 mit derselben Nummer auf dem großen Ring. Auch die Abdeckungen tragen die Nummer der richtigen Position.
Warum die Nummer mehr zählt als die Schönheit
In der Anleitung steht ein einziger Satz, und er gilt für alles: «die Montageschritte in aufsteigender Nummerierung ausführen». Das ist kein Ratschlag: Es ist der Unterschied zwischen einer Montage an einem Tag und einer stillstehenden Baustelle. Deshalb verlässt jedes Stück die Werkstatt bereits nummeriert, und die Nummer steht auf dem Stück, auf der Abdeckung und in der Anleitung.
Die Anlage am Boden geprüft, vor jeder Verkabelung
Neun Sekunden Werkstatt: die komplette Elektroanlage des Sterns, im Maßstab eins zu eins am Boden ausgelegt und eingeschaltet, bevor ein einziges Kabel in die Struktur kommt.
Auf jedem Kabel stehen Querschnitt und Farbe — 1X 1,5 mm² ROT, SCHWARZ, ERDE — und jede Position trägt ihre Nummer. Stimmt etwas nicht, findet man es hier: am Boden, in der Werkstatt, wo es einen Nachmittag kostet. Auf der Baustelle kostete es eine Woche und ein Gerüst.
Der Stern zum ersten Mal eingeschaltet, auf dem Werkstattboden
Die kupferlackierten Spitzen auf dem Boden mit eingeschalteten Leuchtmitteln, daneben der nummerierte Schaltplan: Jeder Lichtpunkt wird vor der Montage geprüft.
Video ohne Ton, 16 Sekunden.
Das Kupfermuster von unten gesehen, mit dem Schaltplan in der Hand
Unter dem Stern die Zeichnung der Parallelschaltung und das Muster, das sie verbirgt: Jede Kabelführung wird mit der Zeichnung abgeglichen.
Video ohne Ton, 11 Sekunden.
Die Anleitung, und die von Hand auf das Stück geschriebene Nummer
Sechzehn Seiten in fünf Sprachen, die in der Kiste mitreisen. Kein Prospekt: der Grund, warum ein Monteur, der uns nie gesehen hat, zehntausend Kilometer entfernt ein Objekt wieder zusammensetzt, das die Werkstatt in Teilen verlassen hat.

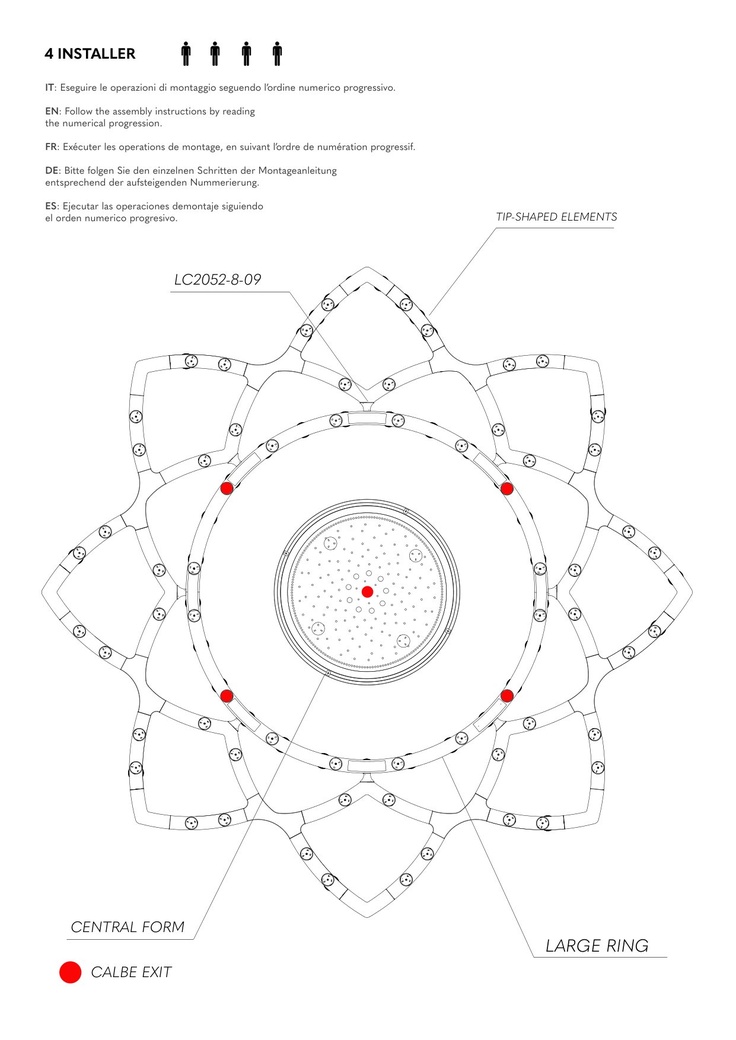

Der Grundriss: zentrale Form, Ring und acht Zacken

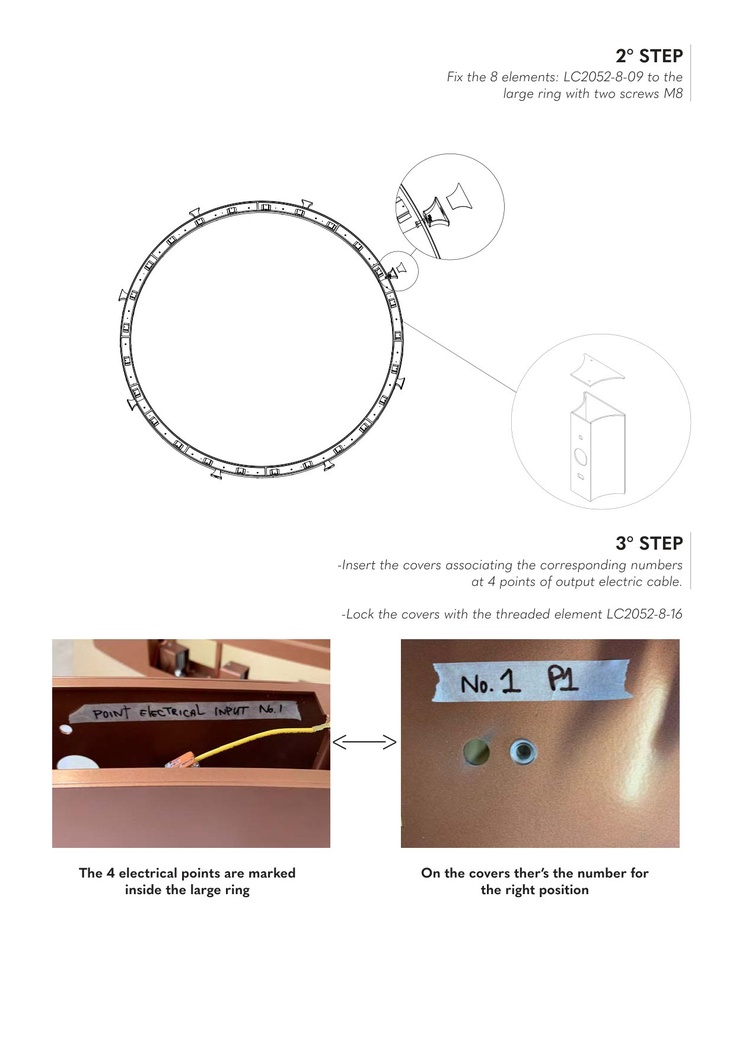

«POINT ELECTRICAL INPUT No. 1», von Hand auf das Band geschrieben

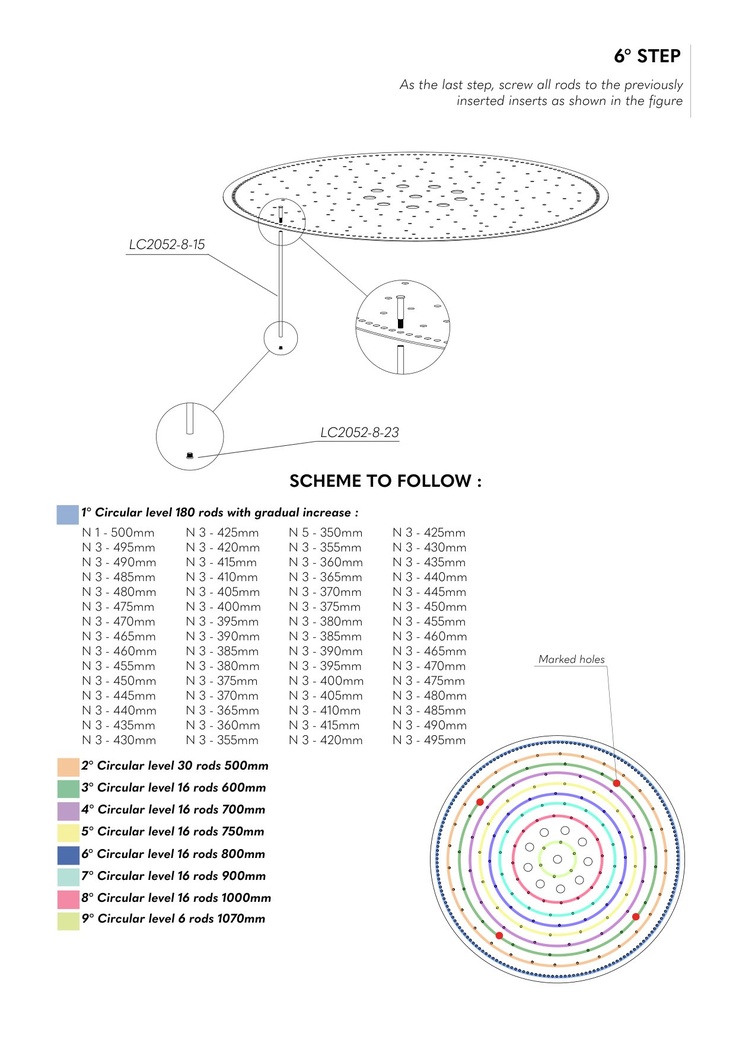

Die neun Zugstangen-Ebenen, von 350 bis 1070 mm

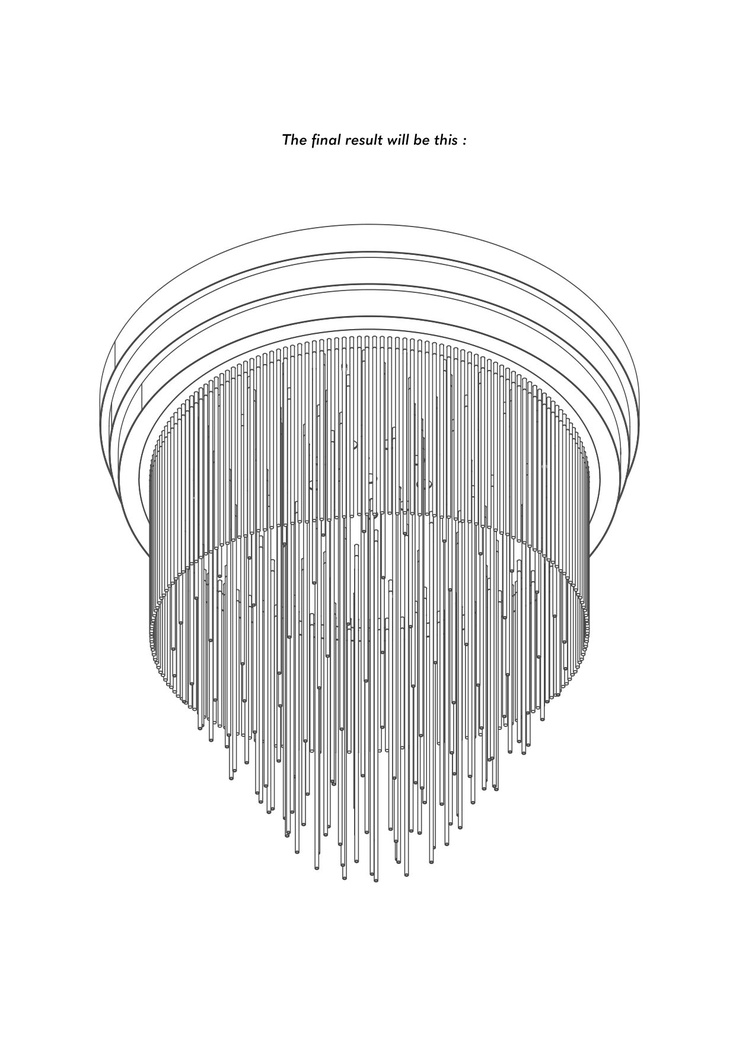

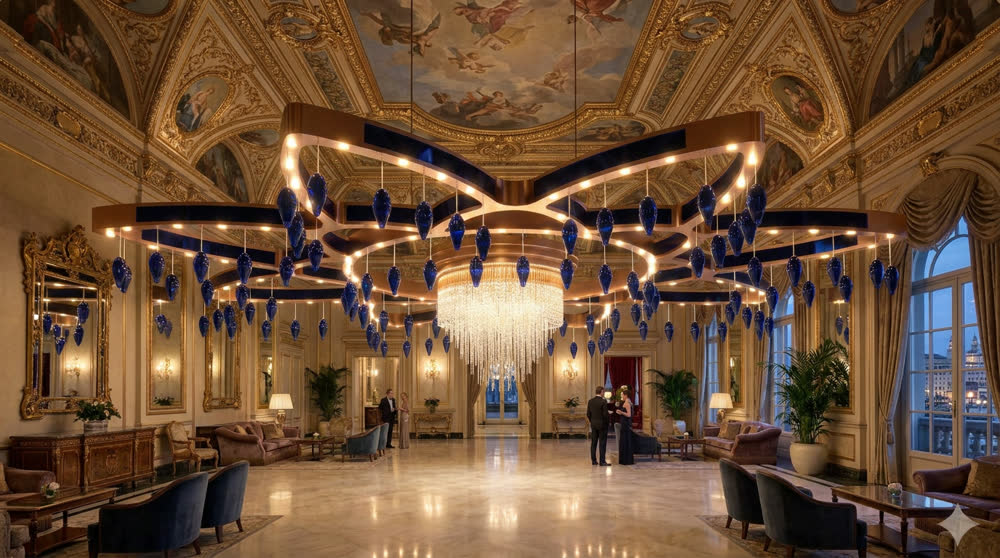

Das Ergebnis, gezeichnet bevor es existierte
Die erste Zeile der Anleitung ist in allen fünf Sprachen dieselbe, und sie gilt für alles Weitere: «die Montageschritte in aufsteigender Nummerierung ausführen». Alles andere folgt daraus — die Zacken gehen eine nach der anderen hinauf, beginnend mit Nummer 1, und jede trifft auf das Element mit derselben Nummer am Ring. Ein Stück ohne Nummer wäre kein einfacheres Stück: Es wäre eine stillstehende Baustelle.
Die Materialien, und was geschieht, wenn sie warm werden
Mundgeblasenes Glas, Marmor, hochvakuumverchromte Keramik, Edelstahl.

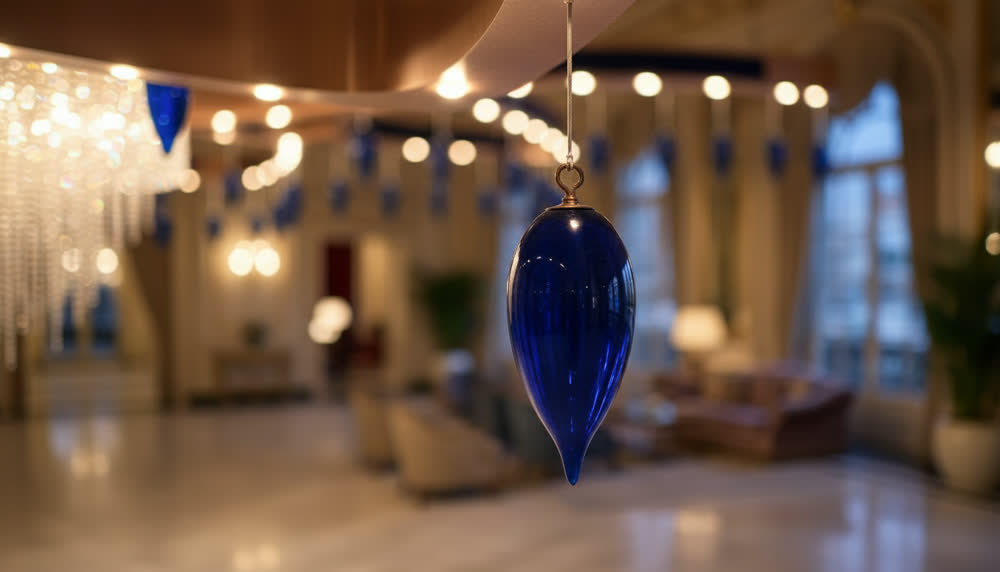

Mundgeblasenes Glas

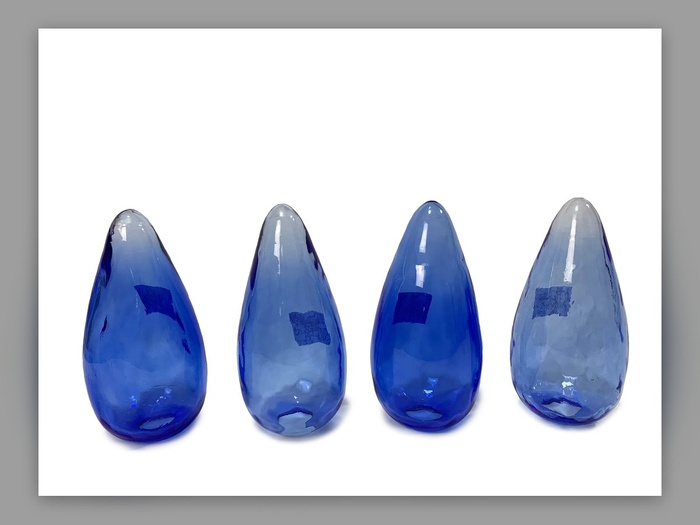

Mundgeblasenes Glas fällt nie zweimal gleich aus: die Größen werden danach durch Paarung gewählt.
Berechnung anfragenHandgefertigte Beleuchtung: die Materialien und wie sie entsteht
Geäderter schwarzer Marmor

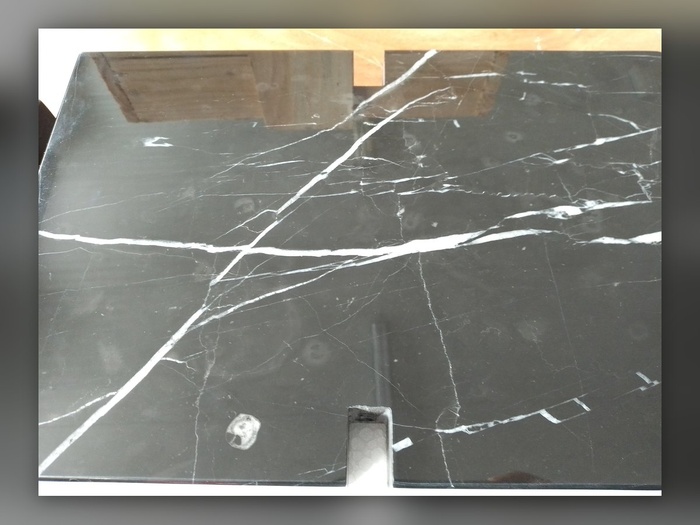

Marmor kommt als Platte und geht mit gefrästem Sitz zurück: die Aufnahme der Lichtquelle ist bearbeitet, nicht geklebt.
Die Projekte ansehen

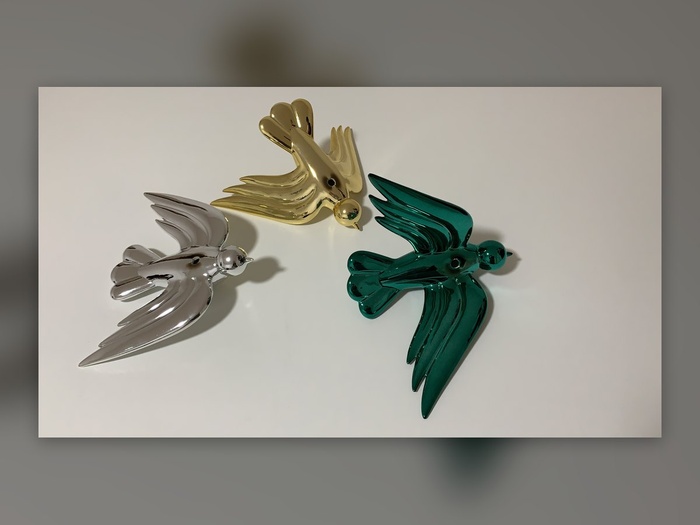

Hochvakuum-verchromte Keramik
Hochvakuumverchromte Keramik hält die Farbe, wo ein Lack vergilben würde.
Lumina Forge ausprobierenWas das Leistungsverzeichnis wirklich verlangt
Zahlen aus den Werkzeichnungen, nicht aus dem Prospekt.
105
Elemente aus mundgeblasenem Glas
123
LED-Strahler
296
Rohre in neun Längen
5.053
Millimeter Kantenlänge
Hundertachtzig Rohre, die millimeterweise wachsen
Auf der Zeichnung des Schienenleuchters steht in der Rohrtabelle: Typ 1, 180 Stück, Höhe steigend von 333 auf 500 mm. Dann acht feste Typen, von 500 bis 1070. Das ist die Zeile, die erklärt, warum der Katalog ab einer bestimmten Größe endet.

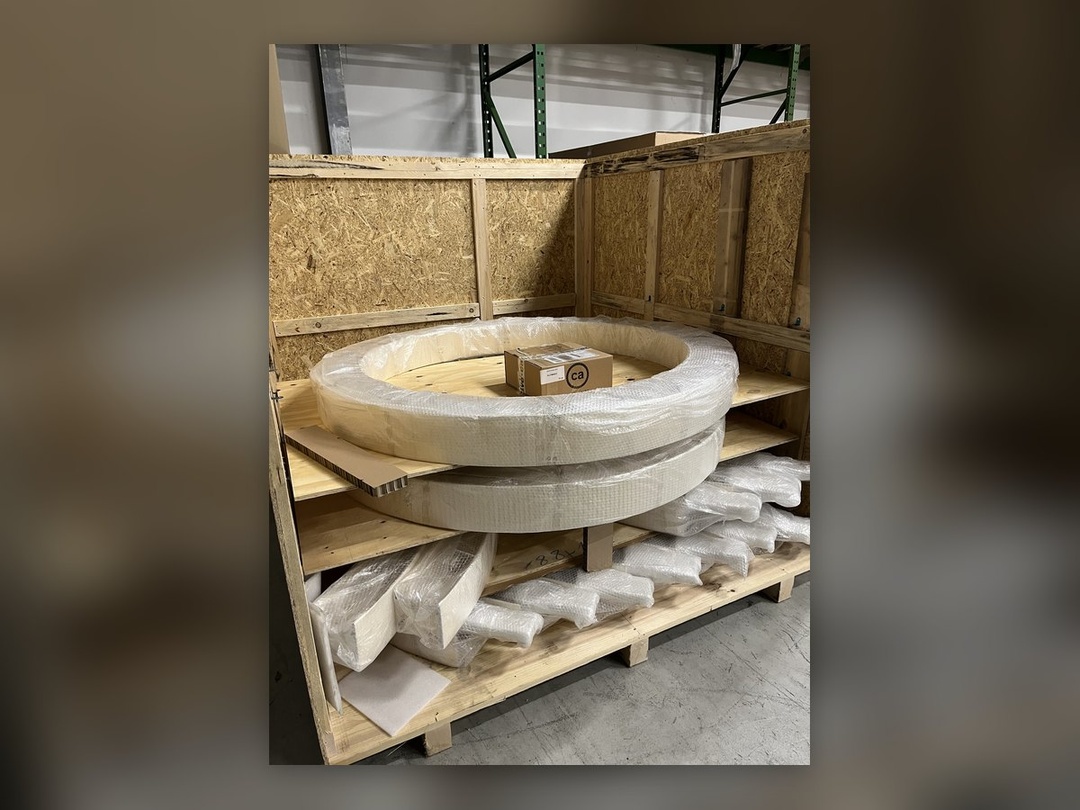

Die Kiste gehört zur Lieferung
